Каталог продукции: Широкоуниверсальные фрезерные станки

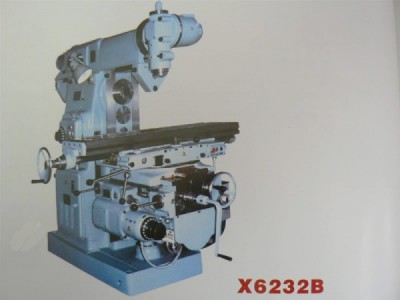

Марка: X 6232B
Характеристики:
|
Параметр
|
Ед. измерения
|
Значение
|
| Размер стола |
мм |
320*1320 |
| Т-образные пазы стола |
мм |
3-18*70 |
Продольное перемещение
(ручное/приводом) |
мм |
700/ |
Поперечное перемещение
(ручное/приводом) |
мм |
255/240 |
Вертикальное перемещение
(ручное/приводом) |
мм |
320/300 |
| Угол поворота стола |
|
+450 |
| Кол-во подач |
|
18 |
| Мах нагрузка на стол |
кг |
500 |
Скорость перемещения стола
(X, Y / Z) |
мм/мин. |
23.5-1180 / 8-394 |
| Скорость быстрых перемещения стола (X, Y / Z) |
мм/мин. |
2300 / 770 |
| Мощность двигателя подач |
кВт |
1.5 |
|
Горизонтальный шпиндель:
|
| Конус шпинделя |
№ |
ISO (50/40) / XT (50/40) |
| Диаметр отверстия в шпинделе |
мм |
29 |
| Диаметр оправки |
мм |
22, 27, 32 |
| Диаметр переднего подшипника шпинделя |
мм |
90 |
| Кол-во подач |
|
18 |
| Диапазон скоростей |
об/мин |
30-1500 |
| Мощность двигателя шпинделя |
кВт |
5.5 |
|
Вертикальный шпиндель:
|
| Конус шпинделя |
№ |
ISO 40 |
| Диаметр отверстия в шпинделе |
мм |
17 |
| Диаметр хвостовика фрезерной головки |
мм |
22, 27 |
| Диаметр переднего подшипника шпинделя |
мм |
70 |
| Кол-во подач |
|
9 |
| Диапазон скоростей |
об/мин |
125-2000 |
| Мощность двигателя шпинделя |
кВт |
1.5 |
| Угол поворота универсальной фрезерной головки |
|
3600 |
| Мощность двигателя помпы охлаждения |
кВт |
0.125 |
| Расстояние от оси горизонтального шпинделя до поверхности стола (min-max) |
мм |
30/350 |
| Расстояние от вертикальных направляющих до центра стола (min-max) |
мм |
215/470 |
| Расстояние между хоботом и горизонтальным шпинделем |
мм |
155 |
| Расстояние от передней части вертикального шпинделя до поверхности стола (min-max) |
мм |
250-570 |
| Перемещение хобота |
мм |
110 |
Габариты:
Длина
Ширина
Высота |
мм |
2294 |
| 1770 |
| 1858 |
| Вес |
кг |
3000 |
