Каталог продукции: Токарные станки

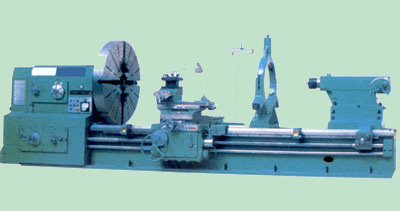

Марка: CWA61140, CWA62140
Характеристики:
|
Параметр
|
Ед. измерения
|
Значение
|
| Мах диаметр обрабатываемой детали над станиной |
мм |
1400 |
| Мах диаметр обрабатываемой детали над выемкой |
мм |
1930 |
| Мах диаметр обрабатываемой детали над суппортом |
мм |
1100 |
| РМЦ |
мм |
1500, 3000, 5000, 8000-16000 |
| Мах вес заготовки |
кг |
8000, 10000 |
| Ширина станины |
мм |
970 |
| Передний конец шпинделя |
ISO |
A2-15 |
| Диаметр отверстия в шпинделе |
мм |
130, 100 |
| Конус отверстия в шпинделе |
|
Metric №140 |
| Скорость вращения шпинделя |
об/мин |
2,5~250 |
| Мощность двигателя |
кВт |
АС 22 |
| Мощность двигателя быстрых перемещений |
кВт |
1,5 |
| Наибольшее сечение резца |
мм |
45*45 |
| Угол поворота резцедержателя |
град. |
+/-90 |
| Поперечное перемещение резцедержателя |
мм |
200 |
| Продольное перемещение резцедержателя |
мм |
400 |
| Перемещения каретки суппорта |
мм |
880 |
| Скорость быстрых продольных перемещений резцедержателя |
мм/мин |
935 |
| Скорость быстрых поперечных перемещений |
мм/мин |
1870 |
| Скорость быстрых продольных перемещений |
мм/мин |
3740 |
| Диапазон метрической резьбы |
мм/кол-во |
1-120/45 |
| Диапазон дюймовой резьбы |
мм/кол-во |
30-1/4/42 |
| Диапазон модульной резьбы |
мм/кол-во |
0.5-60/46 |
| Диапазон диаметральной резьбы |
мм/кол-во |
60-0.5/48 |
| Диапазон продольных подач резцедержателя |
мм/об./кол-во |
0.064-12/97 |
| Диапазон продольных подач |
мм/об./кол-во |
0.032-6/97 |
| Диапазон поперечных подач |
мм/об./кол-во |
0.016-3/97 |
| Диаметр пиноли задней бабки |
мм |
160, 200 |
| Конус отверстия пиноли задней бабки |
|
Metric №80, Morse №6 |
| Ход пинолии |
мм |
300 |
Габариты: (3м)
Длина
Ширина
Высота |
мм |
6360 |
| 1960 |
| 2400 |
| Вес (3м) |
кг |
12200 |
| Дополнительный вес на каждый 1 м д. д. с. |
кг |
1400 |
