Каталог продукции: Токарные обрабатывающие центры

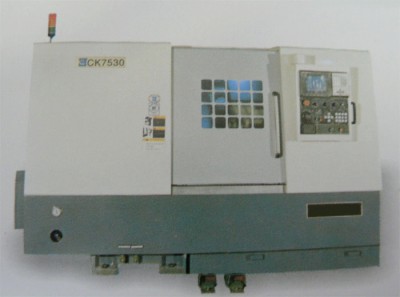

Марка: CK 7530
Характеристики:
|
Описание
|
Ед. изм.
|
Параметры
|
| Мах диаметр обраб. детали над станиной |
мм |
670 |
| Мах диаметр обраб. детали над суппортом |
мм |
470 |
| Мах длина обраб. детали |
мм |
800 / 1500 |
| Мах диаметр прутка |
мм |
90 |
| Конуса шпинделя |
|
А2-8
|
| Диаметр отверстия в шпинделе |
мм |
105 B
|
| Скорость вращ шпинделя |
об/мин |
25~2500 |
| Перемещения X / Z |
мм |
325 / 1550
|
| Скорость перемещений X / Z |
м/мин |
12 / 16
|
| Мощность привода шпинделя |
кВт |
22 / 30
|
| Диаметр пиноли задней бабки |
мм |
110 |
| Ход пиноли задней бабки |
мм |
150 |
| Конус центра |
|
М6/5 |
| Число резцов, одновременно устанавливаемых в резцедержателе |
шт. |
8/12 |
| Размеры резца |
мм |
32*32 / Ф50 |
| Угол наклона станины |
|
60 |
| Система ЧПУ |
|
FANUC 0i-TC, FANUC 0i Mate, Siemens 810D, 802D, DASEN 3i |
Габариты:
Длина
Ширина
Высота |
мм |
4822 |
| 2130 |
| 2178 |
| Вес |
кг |
8300 |
