Каталог продукции: Токарные обрабатывающие центры

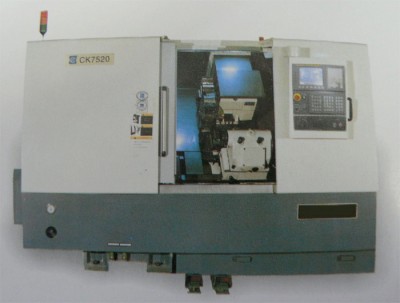

Марка: CK 7520
Характеристики:
|
Описание
|
Ед. изм.
|
Параметры
|
| Мах диаметр обраб. детали над станиной |
мм |
500 |
| Мах диаметр обраб. детали над суппортом |
мм |
320 |
| Мах длина обраб. детали |
мм |
530 / 750 / 1000 |
| Мах диаметр прутка |
мм |
51 (74) |
| Конуса шпинделя |
|
А2-5 |
| Диаметр отверстия в шпинделе |
мм |
62 / 87 B |
| Скорость вращ шпинделя |
об/мин |
75~2500 (A)
30~3000 (B)
40~4000 |
| Перемещения X / Z |
мм |
210 / 1010
|
| Скорость перемещений X / Z |
м/мин |
12 / 16 |
| Мощность привода шпинделя |
кВт |
11/15 |
| Диаметр пиноли задней бабки |
мм |
90 |
| Ход пиноли задней бабки |
мм |
100 |
| Конус центра |
|
М5/4 |
| Число резцов, одновременно устанавливаемых в резцедержателе |
шт. |
12/8 |
| Размеры резца |
мм |
25*25 / Ф40 |
| Угол наклона станины |
|
45 |
| Система ЧПУ |
|
FANUC 0i-TC, FANUC 0i Mate, Siemens 810D, 802D, DASEN 3i |
Габариты:
Длина
Ширина
Высота |
мм |
3730 |
| 1775 |
| 1850 |
| Вес |
кг |
5000 |
