Каталог продукции: Токарные обрабатывающие центры

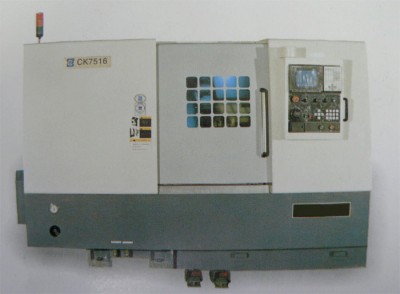

Марка: CK 7516
Характеристики:
|
Описание
|
Ед. изм.
|
Параметры
|
| Мах диаметр обраб. детали над станиной |
мм |
400 |
| Мах диаметр обраб. детали над суппортом |
мм |
260 (180) |
| Мах длина обраб. детали |
мм |
400 |
| Мах диаметр прутка |
мм |
42 |
| Конуса шпинделя |
|
А2-5 |
| Диаметр отверстия в шпинделе |
мм |
57 |
| Скорость вращ шпинделя |
об/мин |
55~5500 (С)
80-3500 (А) |
| Перемещения X / Z |
мм |
165 / 410 |
| Скорость перемещений X / Z |
м/мин |
12 / 16 |
| Мощность привода шпинделя |
кВт |
11/15 |
| Диаметр пиноли задней бабки |
мм |
70 |
| Ход пиноли задней бабки |
мм |
80 |
| Конус центра |
|
М4/2 |
| Число резцов, одновременно устанавливаемых в резцедержателе |
шт. |
12/8 |
| Размеры резца |
мм |
20*20 / Ф32 |
| Угол наклона станины |
|
45 |
| Система ЧПУ |
|
FANUC 0i-TC, FANUC 0i Mate, Siemens 810D, 802D, DASEN 3i |
Габариты:
Длина
Ширина
Высота |
мм |
2540 |
| 1670 |
| 1710 |
| Вес |
кг |
3000 |
