Каталог продукции: Токарные станки с ЧПУ

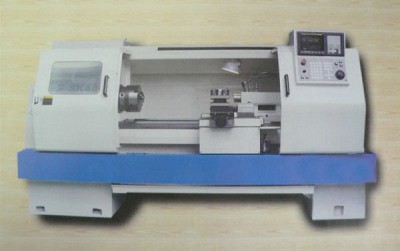

Марка: SK 66 (аналог - 16М30Ф3)
Характеристики:
|
Описание
|
Ед. изм.
|
Параметры
|
| Мах диаметр обрабатываемой детали над станиной |
мм |
660 |
| Мах диаметр обрабатываемой детали над суппортом |
мм |
440 |
| РМЦ |
мм |
710 / 960 / 1460 / 1960 |
| Мах длина обраб. детали |
мм |
570 / 820 / 1320 / 1820 |
| Передний конец шпинделя |
|
ISO702/I A2-8 / ISO702/II D8 |
| Диаметр отверстия в шпинделе |
мм |
77 / 82
|
| Скорость вращ шпинделя |
об/мин |
30~2650 |
| Диапазон скоростей шпинделя |
об/мин |
260-2650
80-870
30-260 |
| Мах крутящий момент шпинделя |
Н*м |
1000 |
| Мощность привода шпинделя |
кВт |
11 |
| Диаметр пиноли |
мм |
75 |
| Ход пиноли |
мм |
150 |
| Поперечное перемещение пиноли |
мм |
+15 |
| Конус пиноли |
|
(Morse) №.5 |
Скорость перемещения суппорта:
Продольного / Поперечного |
м/мин. |
6 / 12 |
| Шаг резьбы ходового винта |
мм |
Х-5; Z-6 |
| Число резцов, одновременно устанавливаемых в резцедержателе |
шт. |
4 |
| Сечение резца |
мм |
25*25 |
Перемещения:
Продольное
Поперечное |
мм |
260 |
| 650 / 900 / 1400 / 1900 |
| Система ЧПУ |
|
FANUC 0i mate |
Габариты:
Длина
Ширина
Высота |
мм |
2440 / 2690 / 3190 / 3690 |
| 1490 |
| 1820 |
| Вес |
кг |
2220 / 2750
3230 / 3700 |
