Каталог продукции: Горизонтально-расточные станки

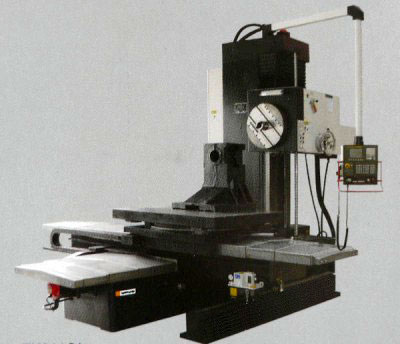

Марка: ТК611С/IV /13 с ЧПУ
Характеристики:
|
Описание
|
Ед. изм.
|
Параметры
|
| Диаметр шпинделя |
мм |
110/130 |
| Размер стола |
мм |
1320*1010 |
| Мах вес обрабатываемого изделия |
кг |
5000 |
| Расстояние от шпинделя до поверхности стола |
мм |
5-905 |
| Продольные и поперечные перемещения стола |
мм |
1300*1800 |
| Вертикальные перемещения шпиндельной бабки |
мм |
1200 |
| Осевое перемещение шпинделя |
мм |
550 |
| Мах диаметр расточки |
мм |
240 |
| Мах диаметр сверления |
мм |
50 |
| Внутренний конус отверстия в шпинделе |
|
ВТ50 |
| Наибольший момент на шпинделе |
Н*м |
1100 |
| Наибольший момент на планшайбе |
Н*м |
1100 |
| Рабочий ход радиального суппорта |
|
160 |
| Мах рабочий диаметр инструментальной головки планшайбы |
мм |
630 |
| Мах осевое усилие подачи шпинделя |
Н |
13000 |
| Количество скоростей вращения шпинделя |
|
бесступенчатое |
| Количество скоростей вращения планшайбы |
|
бесступенчатое |
| Предел скорости вращения шпинделя |
об/мин. |
12-1100 |
| Предел скорости вращения планшайбы |
об/мин. |
4-130 |
| Мощность главного двигателя |
кВт |
11/15 |
| Скорость подачи шпинделя |
мм/мин. |
0.5-1000 |
| Ускоренная подача по осям X, Y, W |
мм/мин. |
5000 |
| Ускоренная подача шпинделя |
мм/мин. |
3600 |
| Ускоренная подача инструментального патрона от планшайбы |
мм/мин. |
1180 |
| Точность позиционирования |
мм |
X: 0.04, Y: 0.05, Z: 0.06 |
| Повторяемость |
мм |
0.015 |
| Точность вращения рабочего стола |
мм |
+6” (4*90o) |
| Повторяемость |
мм |
+3” (4*90o) |
| Габариты: |
мм |
|
| Длина |
мм |
5347 |
| Ширина |
мм |
3020 |
| Высота |
мм |
2890 |
| Вес |
кг |
12000/14000 |
