Каталог продукции: Горизонтально-расточные станки

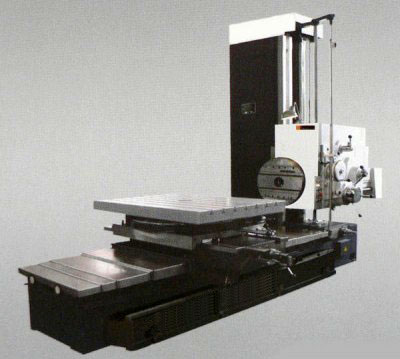

Марка: ТХ611С/IV
Характеристики:
|
Описание
|
Ед. изм.
|
Параметры
|
| Диаметр шпинделя |
мм |
110 |
| Размер стола |
мм |
1320*1010 |
| Мах вес обрабатываемого изделия |
кг |
5000 |
| Расстояние от шпинделя до поверхности стола |
мм |
5-905 |
| Продольные и поперечные перемещения стола |
мм |
1100*1800 |
| Вертикальные перемещения шпиндельной бабки |
мм |
1200 |
| Осевое перемещение шпинделя |
мм |
550 |
| Мах диаметр расточки |
мм |
240 |
| Мах диаметр сверления |
мм |
50 |
| Конус шпинделя (Morse) |
|
№6 |
| Наибольший момент на шпинделе |
Н*м |
1100 |
| Наибольший момент на планшайбе |
Н*м |
1100 |
| Рабочий ход радиального суппорта |
|
160 |
| Мах рабочий диаметр инструментальной головки планшайбы |
мм |
630 |
| Мах осевое усилие подачи шпинделя |
Н |
13000 |
| Количество скоростей вращения шпинделя |
|
18 |
| Количество скоростей вращения планшайбы |
|
16 |
| Предел скорости вращения шпинделя |
об/мин. |
12-950 |
| Предел скорости вращения планшайбы |
об/мин. |
4-160 |
| Мах диаметр обработки от планшайбы |
мм |
630 |
| Мощность главного двигателя |
кВт |
6.5/8 |
| Габариты: |
мм |
|
| Длина |
мм |
4970 |
| Ширина |
мм |
2330 |
| Высота |
мм |
3010 |
| Вес |
кг |
12500/14800 |
